wildfire test (crankset)

Xquizit · Bericht door **Xquizit** » wo mei 14, 2008 3:10 pm

ik verveelde me en ik wou een nieuw CAD programma uittesten

ik dacht laat ik eens een cranksetje maken.

+/- een uurtje werk

Afbeelding

puur fictief dus niet muggenziften over het feit dat het chainwheel geen tandjes heeft

illuminatastigmata · Bericht door **illuminatastigmata** » wo mei 14, 2008 3:16 pm

Xquizit · Bericht door **Xquizit** » wo mei 14, 2008 3:35 pm

wow je 1111ste bericht...

zeg je overal "ja?" op?

dit is de sandbox for crying out loud... mag ik mijn crap hier nog posten?
ik verveel me ook maar hoor

Plip · Bericht door **Plip** » wo mei 14, 2008 3:36 pm

Ik zie geen plaatje?

illuminatastigmata · Bericht door **illuminatastigmata** » wo mei 14, 2008 3:36 pm

Xquizit schreef:wow je 1111ste bericht...

zeg je overal "ja?" op?

dit is de sandbox for crying out loud... mag ik mijn crap hier nog posten?
ik verveel me ook maar hoor

Laat dan tenminste ZIEN wat je gemaakt hebt,of mis ik nu de grap?

Xquizit · Bericht door **Xquizit** » wo mei 14, 2008 3:39 pm

is een png afbeelding... ik kan het zien in de post
sorry ik dacht dat je het kon zien en dat "ja?" je reactie was.

no hard feelings

een kleinere jpg versie

ik gebruik firefox... misschien ligt het daar aan.

Faxmulder · Bericht door **Faxmulder** » wo mei 14, 2008 3:42 pm

Beetj big and chunky!

Geeft dat CAD programma ook aan hoe zwaar dat zou zijn als t van Alu zou zijn?

Xquizit · Bericht door **Xquizit** » wo mei 14, 2008 3:45 pm

Faxmulder schreef:Beetj big and chunky!

Geeft dat CAD programma ook aan hoe zwaar dat zou zijn als t van Alu zou zijn?

yep!

en geeft ook met nifty graphics de vervorming en sterkte weer bij belasting afhankelijk van het materiaal en all that jazz

Faxmulder · Bericht door **Faxmulder** » wo mei 14, 2008 3:46 pm

yah ik was niet zo geintresseerd in het cad programma.

Meer in wat dat zou gaan wegen

Xquizit · Bericht door **Xquizit** » wo mei 14, 2008 3:49 pm

de spider is hol (shell) met ribben voor de structurele kracht
lastig schoon te maken, maar het is ook maar een fictief design

Azonic-xc-er · Bericht door **Azonic-xc-er** » wo mei 14, 2008 3:51 pm

Gemaakt met ProE?

Xquizit · Bericht door **Xquizit** » wo mei 14, 2008 3:53 pm

Azonic-xc-er schreef:Gemaakt met ProE?

jah... de verveling sloeg toe

Sven · Bericht door **Sven** » wo mei 14, 2008 8:59 pm

Xquizit schreef:de spider is hol (shell) met ribben voor de structurele kracht
lastig schoon te maken, maar het is ook maar een fictief design

Maar dat geeft het gewicht nog niet?
Ik benieuwd!

sherlock · Bericht door **sherlock** » do mei 15, 2008 6:59 am

Faxmulder schreef:Beetj big and chunky!

Just the way we like it!!!!

hubertje · Bericht door **hubertje** » do mei 15, 2008 7:45 am

Pro E zuigt wel een beetje

En je moet al wel wat van sterkteberekeningen en de manier waarop het programma 'denkt' kennen om er geen verkeerde resultaten uit te halen.

Oh, btw, de crank bevalt me wel, maar iets zegt me dat een afgewerkt kettingblad 'm mooier zou maken.

Ik heb ook ooit eens een kleine crank gemodelleerd, ik zal'm eens zoeken (was wel snel en onafgewerkt om eentje te hebben voor op een conceptbike van me..

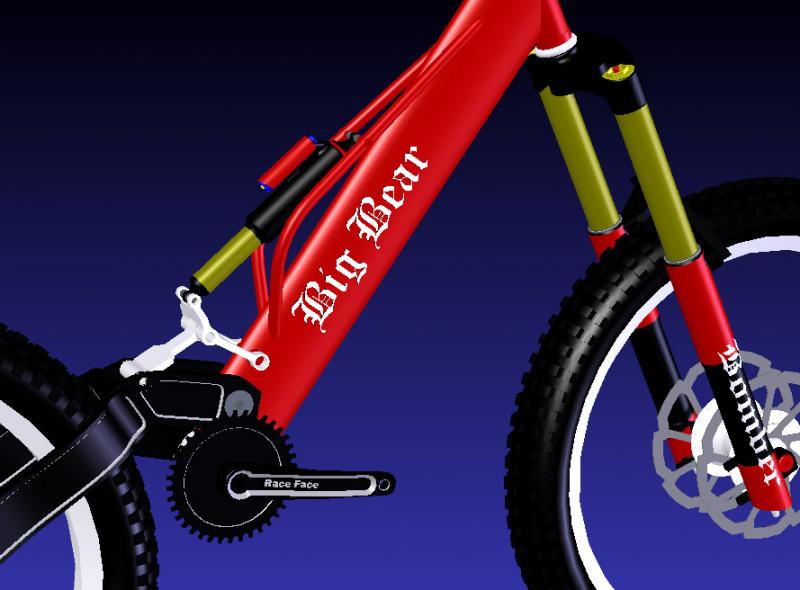

njah hier is nog een afbeelding.. De crank alleen heb ik zo direct niet staan.

Xquizit · Bericht door **Xquizit** » vr mei 16, 2008 12:49 pm

cool man

nog mensen met CAD bezig? laat maar komen!

Binnenkort begin ik met CATIA, dat lijkt me wel een goed pakket

hubertje · Bericht door **hubertje** » vr mei 16, 2008 12:59 pm

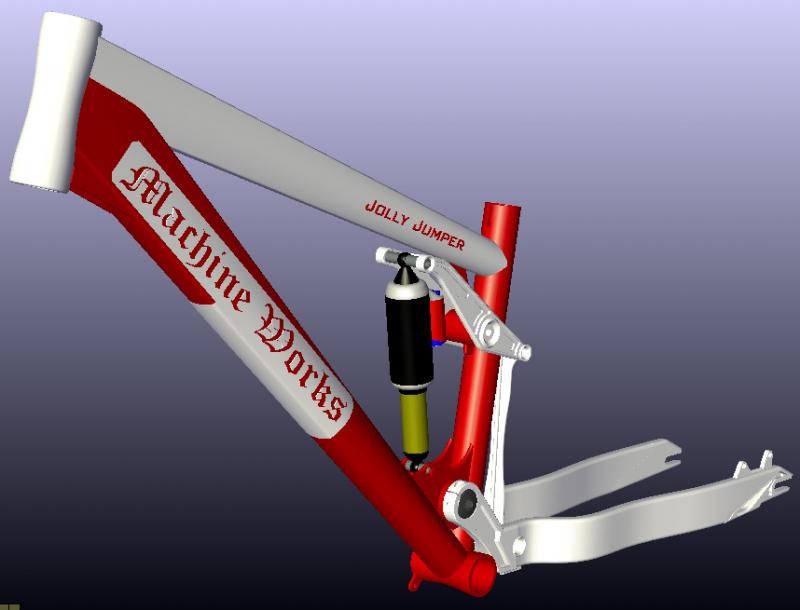

Ik heb beter hoor.. Nog steeds in Solidworks, deze vakantie zal ik'm eens renderen..
Afbeelding

http://0hubertje0.pinkbike.com/album/Nutcracker/
Afbeelding

http://0hubertje0.pinkbike.com/album/FR-concept/

Nu ben ik met Alias wat aan't klungelen..

Xquizit · Bericht door **Xquizit** » vr mei 16, 2008 2:32 pm

hubertje schreef: Oh, btw, de crank bevalt me wel, maar iets zegt me dat een afgewerkt kettingblad 'm mooier zou maken.

u vraagt, wij draaien:

Afbeelding

BLRacing · Bericht door **BLRacing** » za mei 17, 2008 9:28 am

Xquizit schreef:cool man

nog mensen met CAD bezig? laat maar komen!

Binnenkort begin ik met CATIA, dat lijkt me wel een goed pakket

Ja hier. Ik werk nu ruim 7 jaar met CATIA V5, en gebruik voornamelijk de workbenches Assembly Design, Part Design, Generative Shape Design(GSD2). Welkom in de wereld van Dassault Systemes. Welke tak van industrie zit je? Als je vragen hebt mail

.

hund · Bericht door **hund** » za mei 17, 2008 10:12 am

ben sinds een half jaartje nu ook catia gebruiker.
mooi programmatje

greenie · Bericht door **greenie** » za mei 17, 2008 10:15 am

hubertje schreef:Ik heb beter hoor.. Nog steeds in Solidworks, deze vakantie zal ik'm eens renderen..

lijkt me maar gevaarlijk die achterdemper

enfin, ik zou er toch nie graag per ongeluk tussen zitten met m'n broek

hubertje · Bericht door **hubertje** » za mei 17, 2008 7:58 pm

Wacht tot je een coil steekt

Heet niet voor niets nutcracker.. Je moet dit trouwens enkel als spielerei bekijken, niet serieus..
Btw, hoeveel tanden heeft die crank?

Xquizit · Bericht door **Xquizit** » zo mei 18, 2008 9:30 pm

hubertje schreef:Btw, hoeveel tanden heeft die crank?

44 tandjes

is ook maar spielerei

ik heb productdesign gestudeerd en af en toe vind ik wat uit met de softwarepakketten die ik nog heb liggen.

hubertje · Bericht door **hubertje** » zo mei 18, 2008 11:15 pm

ah? ik ben nu mn master bezig, sta op punt thesis in te dienen. Delft?

Djamgils · Bericht door **Djamgils** » di mei 27, 2008 4:45 pm

Master in wat? if I may ask.
zou verwachten iets in de richting van industrieel productontwerpen. of heb ik het dan mis.
